أساسيات التصميم المنطقي

أساسيات التصميم المنطقي: البنية العقلية لأنظمة الحوسبة

مقدمة

يُعد التصميم المنطقي من الركائز الأساسية في علوم الحاسوب والهندسة الإلكترونية، فهو يُمثل الأساس الذي تُبنى عليه الدوائر الرقمية في الأجهزة الحديثة مثل الحواسيب، والهواتف الذكية، والمعالجات، والأنظمة المدمجة. يعتمد التصميم المنطقي على المنطق الرياضي والجبر البولياني لوصف العمليات الرقمية وتنفيذها.

أولًا: ما هو التصميم المنطقي؟

التصميم المنطقي (Logical Design) هو العلم الذي يُعنى بتركيب وتصميم الدوائر الرقمية باستخدام البوابات المنطقية (Logic Gates)، من أجل تحقيق عمليات حسابية أو تحكمية معينة. ويُعتبر أحد الفروع الأساسية في دراسة النظم الرقمية وهندسة الحاسوب.

ثانيًا: الجبر البولياني

يُعد الجبر البولياني (Boolean Algebra) هو اللغة التي يُبنى عليها التصميم المنطقي، حيث يُستخدم لتمثيل القيم الثنائية (0 و 1)، وهي الأساس في عمل الدوائر الرقمية.

العمليات الأساسية:

• AND (و)

• OR (أو)

• NOT (ليس)

• XOR (أو الحصرية)

يُستخدم هذا الجبر لبناء تعبيرات منطقية تُترجم إلى دوائر إلكترونية حقيقية.

ثالثًا: أنواع التصميم المنطقي

1. التصميم المنطقي التوافقي (Combinational Logic)
   يعتمد فقط على القيم الحالية للمدخلات لتوليد المخرجات. ومن أمثلته:

   • الجامع (Adder)

   • المقارن (Comparator)

   • المفكك والمركب (Encoder / Decoder)

   • المضاعف والموزع (Multiplexer / Demultiplexer)

2. التصميم المنطقي التتابعي (Sequential Logic)
   يعتمد على القيم الحالية للمدخلات والحالة السابقة للنظام (باستخدام السجلات والنبضات الزمنية). ومن أمثلته:

   • العدادات (Counters)

   • السجلات (Registers)

   • الآلات محدودة الحالة (Finite State Machines)

رابعًا: البوابات المنطقية الأساسية

• بوابة AND: تخرج 1 فقط إذا كانت كل المدخلات 1.

• بوابة OR: تخرج 1 إذا كان على الأقل أحد المدخلات 1.

• بوابة NOT: تعكس قيمة المدخل (0 تصبح 1 والعكس).

• بوابة NAND / NOR / XOR: هي توليفات منطقية تُستخدم في تطبيقات أكثر تعقيدًا.

خامسًا: أهمية التصميم المنطقي

• بناء المعالجات: كل وحدة تحكم أو معالج تعتمد على تصميم منطقي داخلي.

• تصميم الأنظمة المدمجة: مثل الأجهزة الطبية، وأجهزة المراقبة، والهواتف الذكية.

• تحسين الكفاءة: يُسهم في تقليل استهلاك الطاقة، وتحسين سرعة الاستجابة.

• البرمجة على مستوى العتاد (Hardware Programming): مثل استخدام VHDL وVerilog في FPGA.

سادسًا: أدوات التصميم المنطقي

• برامج المحاكاة مثل: Logisim، Multisim، Proteus.

• لغات توصيف العتاد: مثل VHDL وVerilog.

• المعالجات المنطقية القابلة للبرمجة: مثل FPGA وCPLD.

خاتمة

إن فهم أساسيات التصميم المنطقي يُعتبر الخطوة الأولى نحو احتراف تصميم الدوائر الإلكترونية والأنظمة الرقمية. فهو يجمع بين الفكر الرياضي والمهارة الهندسية لإنشاء منظومات قادرة على القيام بعمليات معقدة بسرعة ودقة.
وبالتالي، فإن تعلم التصميم المنطقي لا يقتصر على طلاب الهندسة فحسب، بل هو ضرورة لأي مهتم بالحوسبة والإلكترونيات الحديثة.

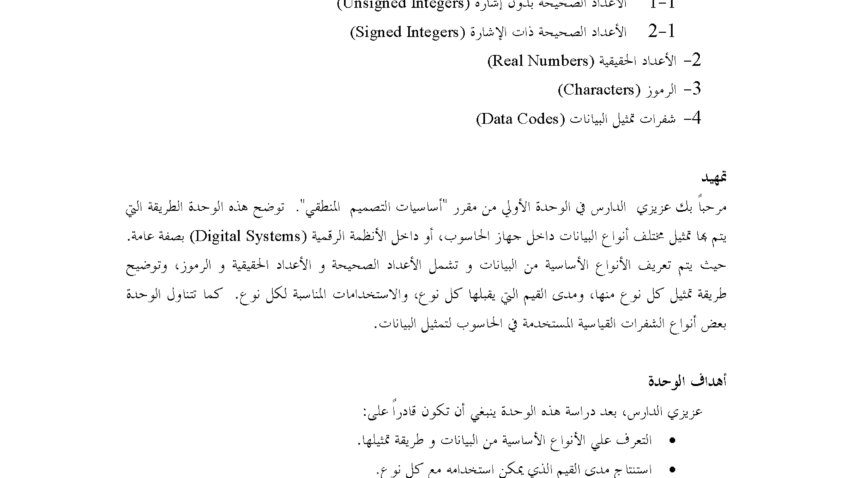

حمل كتاب أساسيات التصميم المنطقي
