لوحات التوزيع الكهربائية (Switchgears)

مقدمة

لوحات التوزيع الكهربائية أو الـ Switchgears هي أنظمة أساسية في شبكات الكهرباء، وظيفتها التحكم، الحماية، وفصل التيار الكهربائي عن الدوائر المختلفة. تُستخدم هذه اللوحات في محطات التوليد، شبكات النقل، التوزيع، والمباني الصناعية والتجارية.

1. وظيفة لوحات التوزيع الكهربائية

1. التحكم في تدفق التيار الكهربائي.

2. الحماية من الأعطال مثل قصر الدائرة (Short Circuit) أو زيادة الحمل (Overload).

3. عزل الدوائر أثناء أعمال الصيانة.

4. توزيع الطاقة على أقسام مختلفة من المنشأة.

2. المكونات الرئيسية للوحات التوزيع

• قواطع التيار (Circuit Breakers): تقوم بفصل الدائرة عند حدوث خلل.

• الفيوزات (Fuses): تحمي الأجهزة من التيار الزائد.

• قواطع الحمل (Load Break Switches): للتحكم في فصل وتشغيل الأحمال.

• المرحلات (Relays): أجهزة تحكم وحماية تعمل عند حالات الطوارئ.

• الأجهزة القياسية مثل مقاييس الجهد والتيار.

3. أنواع لوحات التوزيع (Switchgear Types)

1. Switchgear منخفض الجهد (Low Voltage LV): حتى 1 ك.ف، يستخدم في المباني والمصانع الصغيرة.

2. Switchgear متوسط الجهد (Medium Voltage MV): من 1 ك.ف حتى 36 ك.ف، يستخدم في المصانع الكبيرة وشبكات التوزيع.

3. Switchgear عالي الجهد (High Voltage HV): أكبر من 36 ك.ف، يستخدم في محطات النقل والتوزيع الرئيسية.

4. تصنيفات لوحات التوزيع حسب الوسط العازل

• هواء (AIS): يعتمد على الهواء كعازل كهربائي.

• غاز SF6 (GIS): يستخدم غاز سداسي فلوريد الكبريت كعازل، مدمج وصغير الحجم.

• عازل مدمج (Hybrid): يجمع بين أنظمة الهواء والغاز.

5. معايير السلامة

• الالتزام بمعايير IEC وIEEE في التصميم والتصنيع.

• وجود أنظمة تأريض لحماية العاملين.

• التأكد من عزل الأجزاء المكهربة.

• الصيانة الدورية وفحص القواطع والمرحلات.

6. الصيانة والفحص

• فحص القواطع للتأكد من استجابتها السريعة.

• تنظيف الأجزاء الداخلية لتجنب تراكم الغبار والرطوبة.

• اختبار العوازل بقياس مقاومة العزل.

• معايرة المرحلات وأجهزة الحماية.

الخاتمة

لوحات التوزيع الكهربائية هي قلب أي نظام كهربائي، فهي المسؤولة عن الحماية والتحكم وتوزيع الطاقة. الاختيار الصحيح لنوع الـ Switchgear، مع الصيانة الدورية، يضمن تشغيل آمن وفعّال للشبكات الكهربائية.

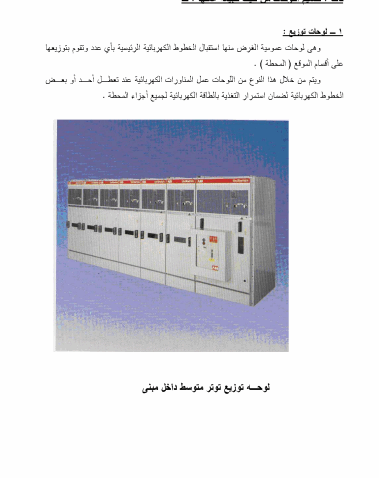

حمل كتاب لوحات التوزيع الكهربائية Switchgears
